文丘里射流混合法運行過程圖介紹

時間:2014-06-08 08:02:01

作者:佳環臭氧來源于:佳環臭氧官網

點擊:23 次

分享到:

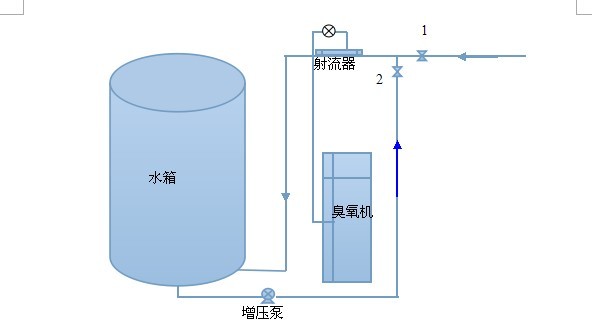

開啟閥門1，關閉閥門2。這是一個主管道射流器投加方式。
開啟閥門2，關閉閥門1。是一個循環水箱投加臭氧方式，原理同上一題。

連接部件：

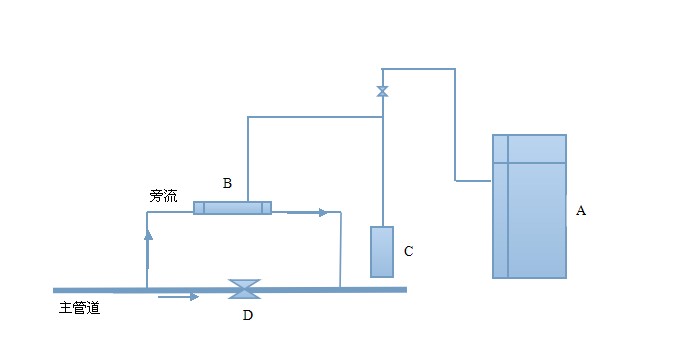

A：臭氧發生器 B：射流器 C：水封箱 （防回水裝置）D：控水閥
注：旁流水量控制在主管道水量的15%-25%之間，效果最好。機器安裝時，需告知臭氧生產商管道的壓力有多大。

1.運行過程---文丘里射流混合法是在氣腔在高速水流作用下形成負壓，吸進氣體，高速水流再把氣體粉碎，形成微氣泡而與水充分接觸混合。采用射流法混合臭氧的效率一般為25-40%。
